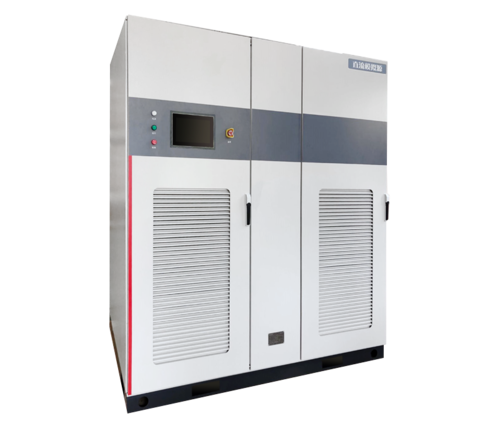

功能特点
回馈型电网模拟源系列产品具有强大的功能，包括电压/频率响应特性、电能质量指标模拟等，可满足IEC 61000的测试及国标电能质量方面的测试。电源采用能量双向流动的拓扑结构，具有电能回馈电网的能力。电源适用于电动车、逆变器、充电机、变流器等多种行业的测试，电源可在产品开发、生产、检验等阶段帮助客户解决多种问题。
● 最大功率为2.25MW；
● 提供高准确度、高稳定度0-300V， 45-65Hz的交流电压；
● 三相解耦输出，可进行三相不平衡模拟；
● 输入谐波含量小，对电网的干扰较小；
● 编程试验输出同步信号；
● 能量回收能力，可提供100%额定电流的回馈；
● 电压瞬变模拟（符合LVRT低电压穿越测试要求）
● 谐波和间谐波叠加功能；
● 强大的编程设置，可以在EXCEL中方便的进行用户自定义编程，编辑的参数可导入导出；
产品特点
针对电网模拟而开发的专利拓扑及控制方法

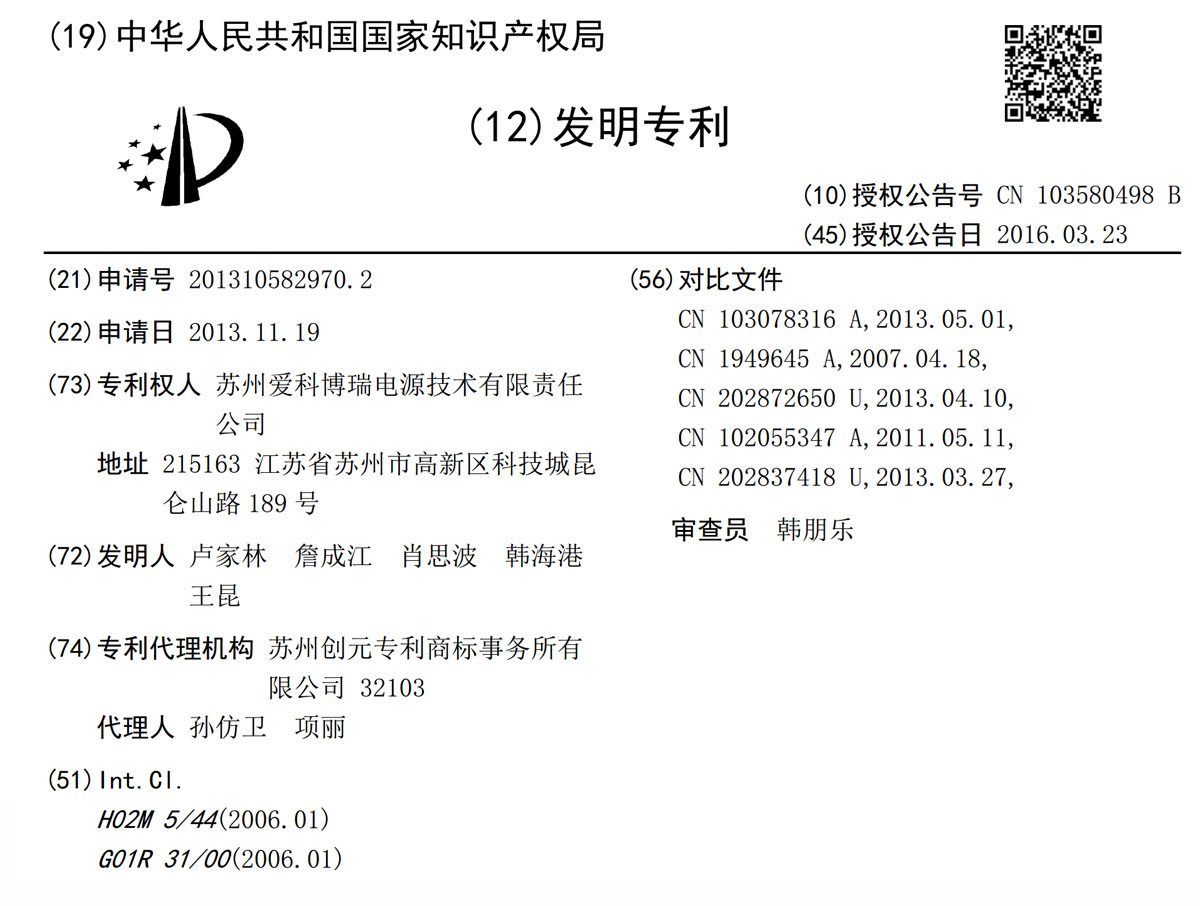

本拓扑与控制策略已获得发明专利授权《CN201310582970-大功率能量可回馈型电网模拟装置及其采用的控制方法》
注：苏州爱科博瑞电源技术有限责任公司是西安爱科赛博电气股份有限公司的全资子公司。
三相解耦设计
电网模拟源输出级采用三个单相全桥进行解耦设计，输出三相四线制，三相间互不影响,能够单独调节每一相的电压及相位。模拟三相电网的正常、异常特性。
零/低电压穿越
针对并网变流器测试而特殊优化，可用来做并网产品零/低电压穿越测试；零/低电压穿越最低电压小于5V，穿越时的稳态电压精度±1V，动态响应时间小于10ms（典型值5ms）。

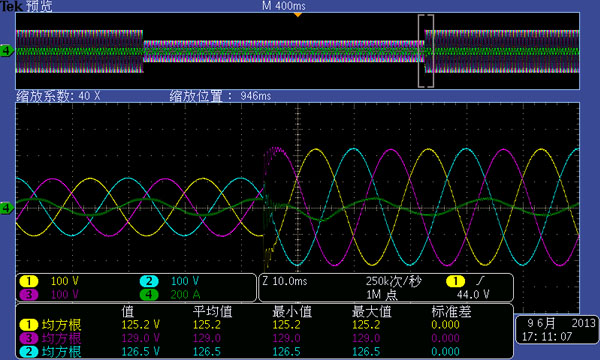

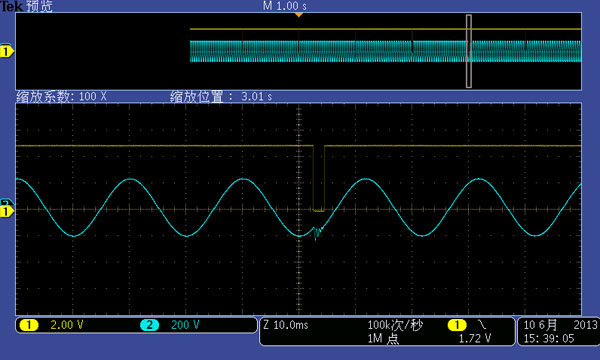

下图是用于光伏逆变器零/低电压穿越测试时的典型波形，图中通道1、通道2、通道3分别是电网模拟源输出电压波形，通道4是被测变流器的输出电流波形。

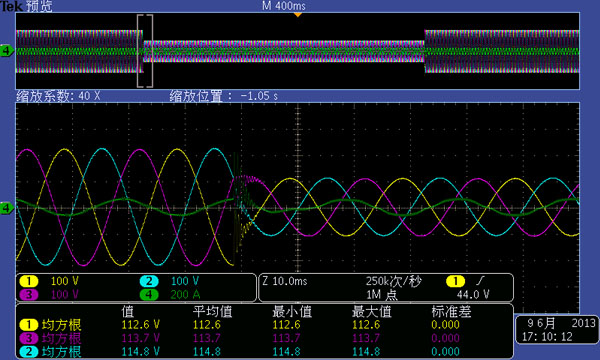

单相低电压穿越

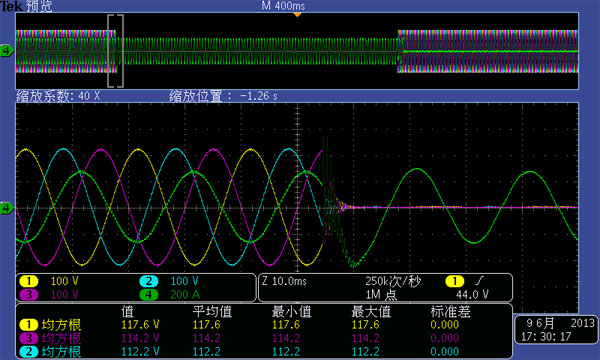

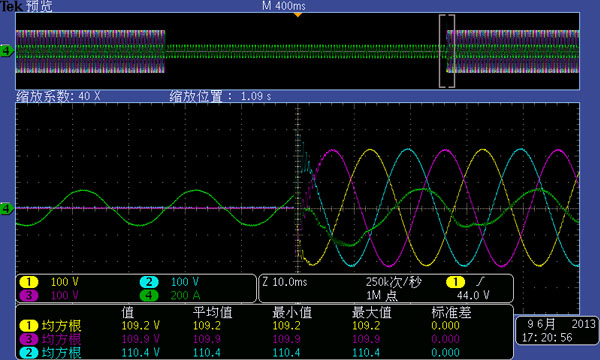

零电压穿越
60%低电压穿越
电网的电压、频率特性模拟
可模拟电网频率和电压正常时的特性，也可模拟电网的电压暂降、短时中断、闪变、频率漂移等，用于IEC 61000-4-11/-14/-28相关项目的测试。
可模拟各种供电电压偏差、频率偏差、三相电压不平衡、电压波动与闪变，用于GB/T 12325-2008、GB/T 15543-2008、GB/T 15945-2008、GB/T 12326-2008等相关项目的测试。

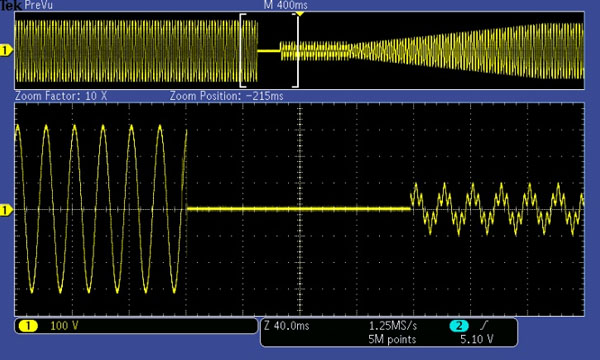

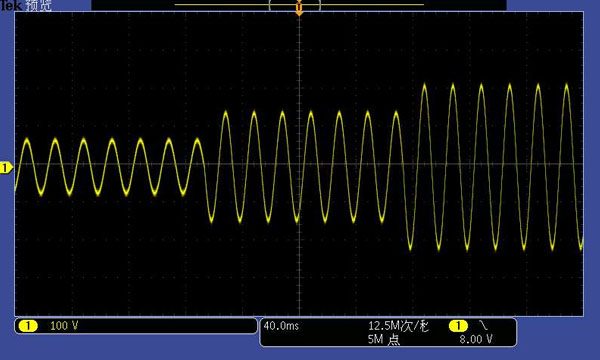

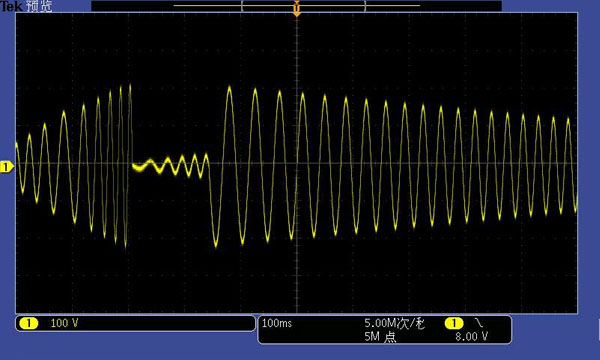

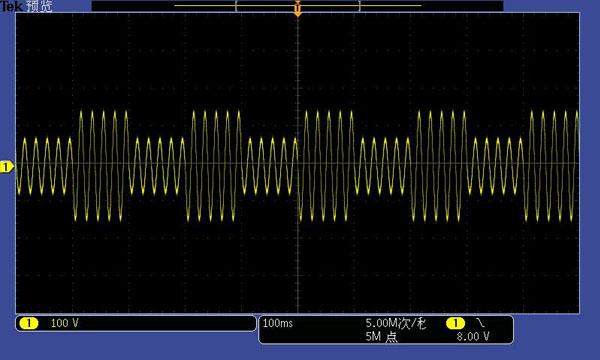

典型输出波形的示意图如下图所示。
电压、频率特性模拟
电网电压的失真度模拟
随着电能质量问题逐渐为人们所重视，只能提供正弦信号的传统交流电压源不能满足测试需要。本产品允许以50Hz或60Hz的基本频率设置2-50次的谐波成份，形成周期性的失真波形。

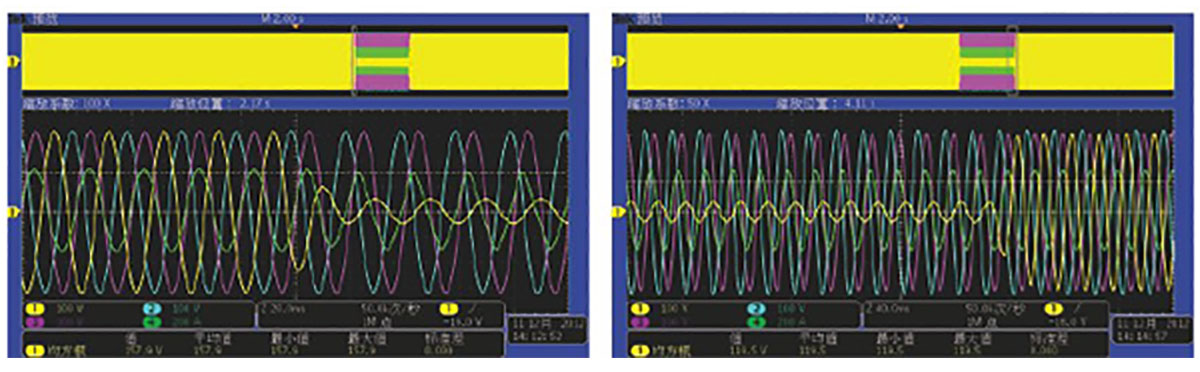

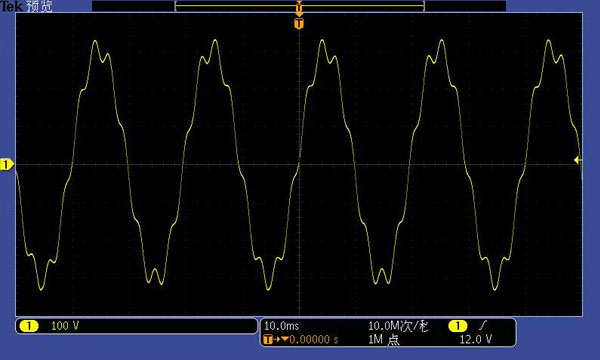

电压失真度的模拟可用于IEC 61000-4-13、GB/T 14549-1993、GB/T 24337-2009的测试。带谐波输出的典型波形如下图所示。
四象限运行
当交流电网模拟电源用于光伏逆变器、储能变流器等产品测试时，必须能够处理从被试设备返回的能量。
本产品采用具备能量双向流动功能的拓扑结构，具备100%能量回馈能力；能够给被试设备提供能量，也能够将返回的能量反馈给电网，具备四象限运行能力。
无电网污染
市电输入端，采用SPWM正弦脉宽调制技术，功率因数高，输入电流接近正弦，对电网的干扰小，无需外配无功补偿以及谐波治理装置。
高精度电源
通过高精度AD、运放器件与高采样率的DSP，电源具备很高的精度，其典型值为：
电压设定准确度：± 0.1%FS
电压失真度：＜0.5%
频率稳定度：±0.005Hz

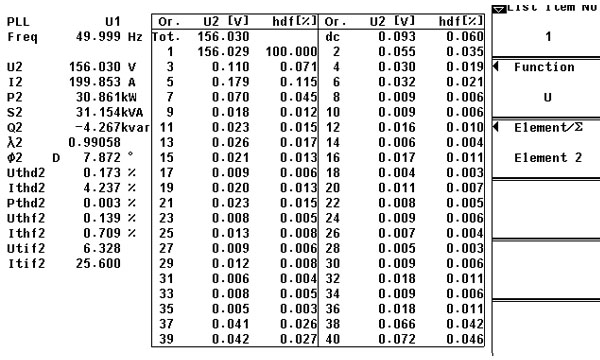

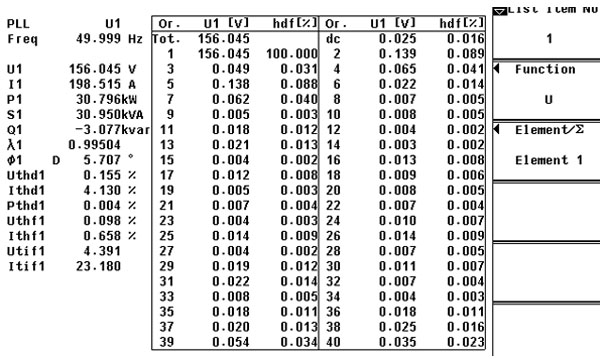

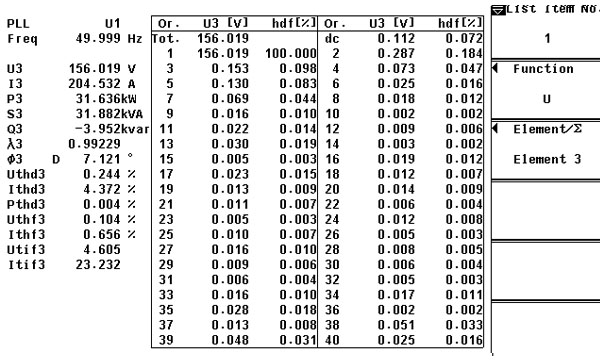

某测量数据（设定156V、50Hz）如下：
友好的人机操作
在设备本体上，有大屏幕的触摸屏，方便用户在现场实现对电源的操作。除此之外，同时提供上位机操控软件，方便用户在中控室远程操作电源，简便快捷。经过多年的积累，操控界面已经非常友好、功能完善。
所有的参数及波形数据可方便导入、导出、存储、调用。
产品规格
基本参数 |
额定容量 | 75KVA | 150KVA | 300KVA | 1000KVA | 2250KVA |
回馈能力 | 具备100%能量回馈功能 |
负载功率因数 | -1.0 ～ +1.0 |
隔离功能 | 内置隔离变压器 |
输出联接方法 | 三相四线 |
输出电压 |
输出相电压范围 | 5-300V |
设定分辨率 | 0.01V |
设定准确度 | ±0.1%F.S. |
负载调整率 | ±（0.1%+0.05%F.S.）（线性负载） |
输出失真度 | ＜0.5% （线性负载，满载） |
直流偏移 | 输出内置隔离变压器，不含直流偏移 |
电压变化速度 | 5ms内从10%-90%变化 |
输出电流 |
输出相电流 | 104A | 208A | 420A | 1400A | 3150A |
输出频率 |
输出频率范围 | 45-65Hz |
设定分辨率 | 0.01Hz |
频率稳定率 | ±0.005Hz |
设定准确度 | ±0.01Hz |
最大调节速率 | 20Hz/工频周期 |
输出相位 |
三相不平衡 | 不超过GB/T 15543-2008要求的1/2（负序电压不超过1%，短时不超过2%） |
相位调节范围 | ±180° |
相位调节步长 | 0.3° |
谐波与间谐波注入 |
谐波注入 | 2-50次，可同时注入24种谐波；总谐波含量不超过额定电压的10% |
间谐波注入 | 16Hz-1250Hz，含量不超过额定电压的2% |
设置分辨率 | 电压分辨率0.01V，频率分辨率1Hz |
测量 |
电压显示准确度 | ±0.1%F.S. |
电压显示分辨率 | 分辨率0.01V |
电流显示准确度 | ±0.2%F.S. |
电流显示分辨率 | 0.01A | 0.1A |
频率显示准确度 | 准确度±0.02Hz |
频率显示分辨率 | 分辨率0.01Hz |
输入参数 |
输入电压范围 | 220V/380V×（1±10%） |
输入频率范围 | 50Hz×（1±5%） |
输入功率因数 | ＞0.95（输入额定电压、输入50%-100%最大电流） |
输入谐波电流 | ＜3%F.S. |
其他参数 |
效率 | ＞80% | 90% |
保护功能 | 输入过压/欠压/过频/欠频/缺相保护；输出过压/过载/短路保护，内部过温保护等 |
可编程输出 | 1.最小编程时间5ms，编程步长1ms；最长编程时间99小时。 |
2.电压、频率、相位可编程设置，阶跃、渐变方式可选；可记录200步编程数据，编程数据可循环运行。 |
3.可进行电压波动抗扰度、频率波动抗扰度、电压谐波与间谐波等测试。 |
编程输出同步信号 | 在电源编程控制输出时，输出一路与装置内其他部分电气隔离的低压触发信号，该信号与电源变换输出时刻同步 |
上位机控制接口/通讯协议 | 以太网RJ45，TCP/IP RS485，标准MODBUS RTU（可选） |
绝缘耐压 | 10MΩ/DC500V；2000VAC/1min |
工作温度 | 0-40℃ |
相对湿度 | 0至90％RAH |
海拔 | 0-1000m |
尺寸（单位mm）宽×高×深 | 1200×2100×1000 | 1600×2200×1200 | 2600×2200×1200 | 7200×2200×1200 | 17000×2400×1400 |
