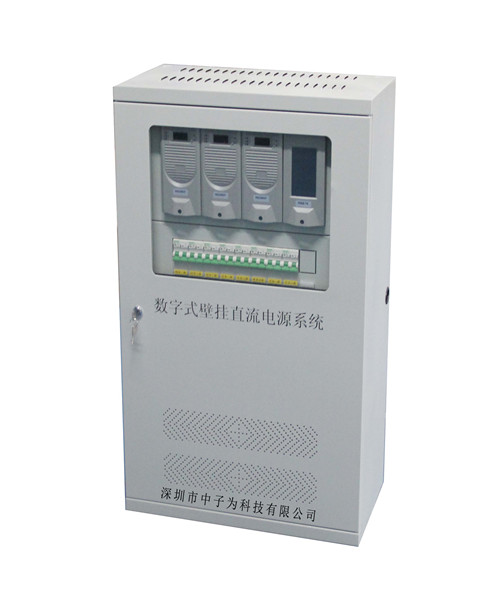

7AH/DC220V-20AH/DC220V 壁挂电源系统






概述

9A直流电源是专为小容量直流电源系统而设计;适合小型开闭所、小型用户变电站,系统采用一体化设计思想,由整流模块、监控模块、配电馈出和电池安装箱构成;具有体积小、结构简单、独立构成系统等特点;监控模块采用4.3吋触摸屏显示,具有四遥接口, RS485通讯接口、MODBUS通讯规约。



1. 系统功能特点

适合构成38AH/220V65AH/110V以下的系统。

充电模块、监控系统采用带电插拔结构,安装、维护方便。

可安装33A/220V35A/110V风智冷模块。

监控自带5A自动硅链降压功能。

采用4.3吋触摸屏显示。

电池充电曲线自动管理。

上位机RS485接口,Modbus协议

可扩展电池巡检、支路绝缘检测单元

电池电压、控母电压,控母电流、电池充放电电流、模块状态检测。

监控器中自带有母线绝缘检测功能,内置闪光母线输出。

可测量交流电压。

自带8路开关量检测。



2. 系统技术指标

交流输入电压: 220V±20%

电网频率:50Hz±10%

功率因数:0.85

输出电压范围: 90V-140V连续可调(对于110V系统)

180V-280V连续可调(对于220V系统)

输出限流:10%~100%额定电流(单模块)

稳压精度: ±0.5%

稳流精度: ±0.5%

纹波系数: ±0.1%

不均流度:≤3%

效率: ≥93%

输出过压保护: 280V±2V(220V), 140V±2V(110V)

绝缘电阻: ≥10M

绝缘强度:输出对地、输入对地、输入对输出施加2KVAC,时间1min无飞弧无闪络。

相对湿度:  ≤90%

环境温度:  -5℃~45℃

外形尺寸:363(宽)×193(高)×231(深)

重量: 8.5 KG(满配置)

3. 系统配置

系统采用模块化结构,可根据用户要求灵活配置,输出电压有2种规格:110V,220V;
