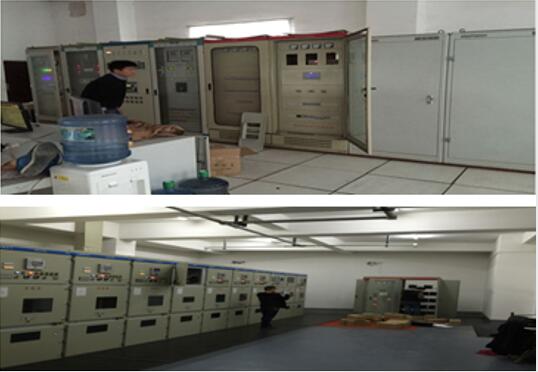

65AH直流屏改造(山东大学城)




直流屏改造说明
一、模块面板安装(以1+2系统为例)
1、将原系统模块,拆卸下来,比对安装面板的位置是否适合安装。不适合位置用手砂轮切割机切除,再将面板四周打孔,用螺丝固定在直流屏上。1+2系统只需左右分别固定两颗,上下固定一颗,1+3或者1+4系统上下最好多固定几颗,以便承重模块。2,将直流屏切割到适合按面板的位置,再打孔固定螺丝。3、安装好面板,再将监控装置,模块安装在面板上固定。监控器配置有两颗固定件,在监控器后端固定。模块在面板下端有M4螺丝固定,如若固定不了请更换长一点的螺丝固定即可。

二、监控、模块接线(以1+2系统为例)

1、模块接线方案:
模块后端主回路有6根线,交流输入A,B,C,直流输出DC+,DC-,PE。交流输入、直流输出都可按原直流屏模块接线对应接线,接入对应的端口,A,B,C不分相序,但是几个模块接入的顺序最好相同,例如几个并联的模块每个模块的A相都接入一个点即可。直流正负必须仔细确认正负,不要反接。接地线直接接入机壳即可。模块后端有2个2位绿色端口。为485通讯、均流端口。均流端口用1平方小线几个模块相互并联即可,正对正负对负。485通讯端口用1平方小线同样并联,最后连接监控器485通讯端口。

仔细注意图中模块中间的短线,相互对应连接,然后最右边模块的485通讯线连接到监控器通讯端口即可。485A对485A,485B对485B

2、监控器接线方案:
监控器配置有5组线。黄色接线端口为工作电源,三位孔端口为电压采样,四位孔端口为交流采样,4线白色线为电池电流采样,四位黑色端口为通讯端口。
2.01、黄色接线端口
黄色接线端口为工作电源,号码管标识为HM+,HM-,PE。HM+可直接接入正合母母排,也可以接入合母输出回路空开的上端正极,也可以与模块输出正极连接在一起。HM-可直接接入负合母母排,也可以接入合母输出回路空开的上端负极,也可以与模块输出负极连接在一起。两者最好接入在空开上端。PE接入机壳大地。
2.02、三位孔端口
三位孔端口为电压采样,号码管标识为HM+,KM+,HM-。分别采样合母电压,控母电压。合母电压经过降压过来的电压则为控母电压,控母电压小于或等于合母电压。HM+,HM-接线位置可以参照2.01即可,KM+可接入控母正母排,也可接入控制母线输出空开的上端正极。有些直流屏无降压,合母电压等于控母电压,接线位置可同HM+即可。
2.03、四位孔端口
四位孔端口为电压采样,号码管标识为N,C,B,A。N为零线,可不接。A,B,C为交流采样,可直接接入直流屏交流输入空开上端,或者下端。或者可与模块交流输入A,B,C连接在一起。不分相序。最好接入交流输入空开上端,或者下端。双电源输入直流屏可接入交流接触器下端即可。
2.04、4线白色线
4线白色线为电池电流采样端口,线已经连接好直接插入监控即可。另一端插入霍尔传感器上。霍尔传感器穿入直流屏蓄电池总正极,将直流屏蓄电池总正极那跟线拆下,对准霍尔传感器上箭头方向插入即可,再将蓄电池总正极连接在原位置即可。霍尔传感器上箭头方向为电流流过方向。注意方向不要插反,方向反了充电会显示放电,放电时候就会显示充电。
2.05、黑色四位端口
黑色四位端口为通讯接口,号码管为485A,485B。直接连接到模块上端2位绿色接线端口即可。注意号码管上的标识,与模块后端口上的标识,A对A,B对B,不能接反,反接就会导致模块通讯不正常。
注意:接好线以后,请用万用表测量,交流输入,直流输入接线是否正确,是否有短路情况发生。接线确认正常后再通电调试!
三、调试操作(以1+2系统为例)
1、模块调试方案:
模块面板上有上下键可以查看,显示为输出电压,模块分组号,模块运行方式(手自动),地址编码,电流。按下键翻到两位数字那一项,一般为00或者01,此为地址编码,翻到此项请按住下键3S不动,数值将会闪烁,然后就可上下更改,改到对应的地址编码后,再按下键3S不动,等数值不再闪烁跳动更改完毕。例如三个模块,第一个模块改为01,第二个改为02,第三个改为03即可。
2、监控调试方案:
3.01 进入系统控制,找到电池管理,将浮充电压改为240V,均充电压改为250V,电池容量按照电池实际容量再降低10AH设定。例如100AH,设定为90AH即可。因为电池容量设定主要是设定电池充电限流,一般为0.1C限流充电,改造直流屏为安全可靠,降低充电电流保证蓄电池正常运行。
注意:如果是110V系统请将电压除以二设定,如果蓄电池是17节,请将电压分别设定为230V,240V即可。
3.02 进入系统控制,找到直流设置,将控母电压上限改为260V,与合母上限一致即可。因为有些直流屏无降压,或者合母电压跟控母电压一致,等到转均充的时候可能会报警,所以将上限设定高一点。
3.03 进入系统控制,找到通讯设置,将模块数量设定为实际模块数量,再将通讯协议改为02即可。如果数量不一致会导致报警,或者后面的模块数据采集不到。协议不更改,不能通讯模块,会报通讯故障。
注意:每次更改数值必须确认保存。等操作完以后再查看设定数据是否设定到位。
