概述

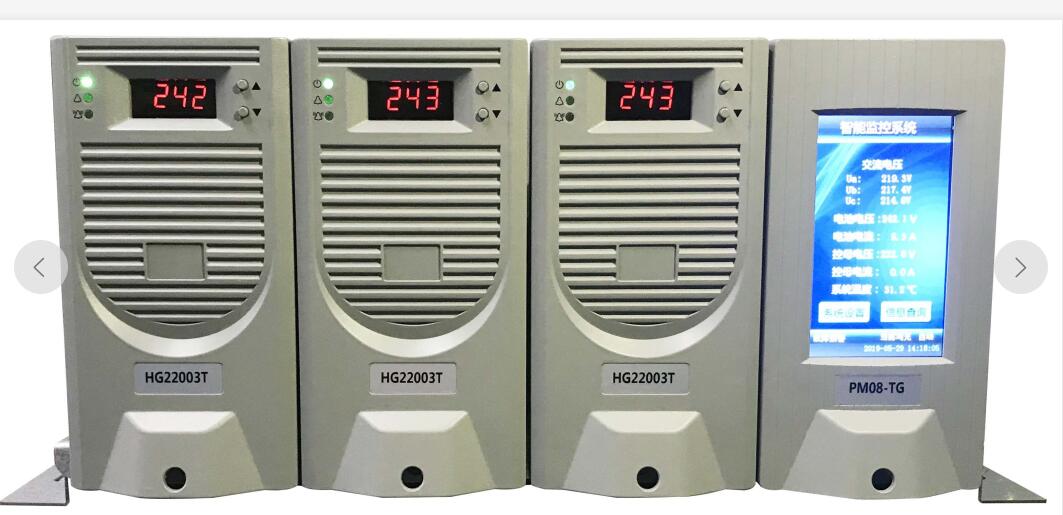

9A直流电源是专为小容量直流电源系统而设计；适合小型开闭所、小型用户变电站，系统采用一体化设计思想，由整流模块、监控模块、配电馈出和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用4.3吋触摸屏显示，具有四遥接口， RS485通讯接口、MODBUS通讯规约。
1. 系统功能特点
l 适合构成38AH/220V、65AH/110V以下的系统。
l 充电模块、监控系统采用带电插拔结构，安装、维护方便。
l 可安装3个3A/220V或3个5A/110V风智冷模块。
l 监控自带5A自动硅链降压功能。
l 采用4.3吋触摸屏显示。
l 电池充电曲线自动管理。
l 上位机RS485接口，Modbus协议
l 可扩展电池巡检、支路绝缘检测单元
l 电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。
l 监控器中自带有母线绝缘检测功能，内置闪光母线输出。
l 可测量交流电压。
l 自带8路开关量检测。
2. 系统技术指标
交流输入电压： 220V±20%
电网频率：50Hz±10%
功率因数：≥0.85
输出电压范围： 90V-140V连续可调（对于110V系统）
180V-280V连续可调（对于220V系统）
输出限流：10%~100%额定电流(单模块)
稳压精度： ≤±0.5%
稳流精度： ≤±0.5%
纹波系数： ≤±0.1%
不均流度：≤3%
效率： ≥93%
输出过压保护： 280V±2V(220V), 140V±2V(110V)
绝缘电阻： ≥10M
绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。
相对湿度: ≤90%
环境温度: -5℃～45℃
外形尺寸：363（宽）×193（高）×231（深）
重量： 8.5 KG(满配置)
3. 系统配置
系统采用模块化结构，可根据用户要求灵活配置，输出电压有2种规格：110V，220V；
4. 系统尺寸
4.1
5. 监控系统
5.1. 监控系统功能:
a) 采用4.3吋触摸屏显示，实现友好人机界面，工作参数、故障状态一目了然。
b) 测量功能：电池电压、控母电压、电池电流、控母电流、模块故障状态、交流电压、绝缘故障、电池巡检功能、8路开关量检测。
c) 控制功能：均浮充控制、均充电压、浮充电压、电池限流连续可调。
d) 自动管理功能：电池自动管理，如均浮充自动转换、定期均充、均充限时等。
e) RS485接口实现四遥功能。
5.2. 监控操作说明

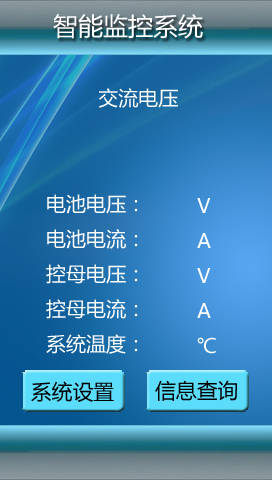

5.2.1主界面显示
交流电压：可显示单相/三相 交流电压
电池电压：当前电池电压
电池电流：当前电池电流
控母电压：当前控母电压
控母电流：当前控母电流
系统设置：点击进入系统设置菜单
信息查询：点击进入各项信息查询菜单

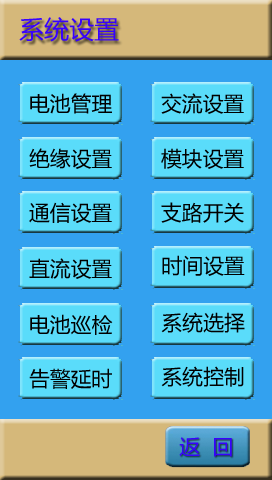

5.2.2系统设置
电池管理：设置电池均浮充电压、均充限流值、电池容量、放电限时、温度补偿、温度补偿设置必须根据电池厂家提供的温度补偿参数进行设置补偿值，否则补偿值应设置为0！
交流设置：设置单相/三相供电供电方式，交流过欠压告警值
绝缘设置：设置支路检测单元数量、母线差压告警值、支路接地电阻告警值、绝缘闪光输出使能
模块设置：设置模块数量、模块类型、通信协议
通信设置：设置与上位机通信时的本机地址；通信协议及波特率不可设
支路开关：设置支路开关量检测使能、设置支路告警类型
直流设置：设置电池过欠压告警值、控母过欠压告警值
时间设置：设置系统时间、日期
电池巡检：设置电池单体类型、电池组总节数、单体过欠压告警值、
系统选择：选择220V或110V系统电压
告警延时：设置告警灵敏度，提高系统稳定性
系统控制：模块开关机、手动均浮充切换、重启系统
6.整流模块
6.1工作原理

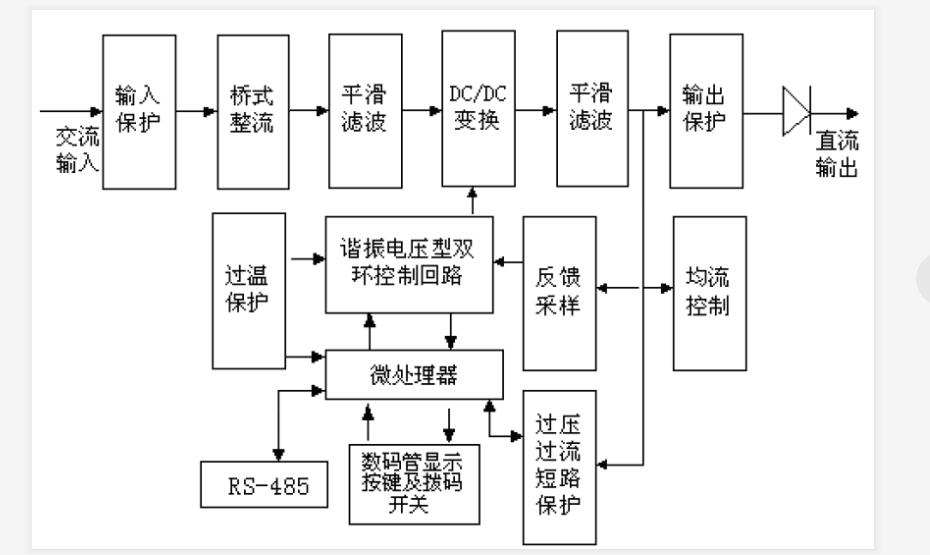

充电模块工作原理框图如下：
充电模块由AC/DC整流和DC/DC两个功率部分组成，在两功率部分之外还有辅助电源以及输入输出检测保护电路。
前级桥式整流是把交流电整流成平滑直流电压，后级的DC/DC电路由DC/DC变换器及其控制电路、整流滤波输出等部分组成，用以实现将前级整流电压转换成电力操作系统要求的稳定的直流电压输出。
输入检测电路实现输入过欠压、过压等检测。DC/DC的检测保护电路包括输出电压电流的检测，散热器温度的检测等，所有这些信号用以DC/DC的控制和保护。
2 功能
2.1保护功能
输入过/欠压保护：模块具有输入过/欠压保护功能。当输入电压小于欠压设定值或大于过压设定值后，模块保护，无直流输出，告警指示灯（黄色）闪烁。电压恢复到正常范围后，模块自动恢复工作。
输出过压保护/欠压告警：模块具有输出过压保护欠压告警功能。当输出电压大于过压设定值后，模块保护，无直流输出，告警指示灯（黄色）闪烁。模块不能自动恢复，必须将模块断电后重新上电。
当输出电压小于欠压设定值后，模块告警，有直流输出，告警指示灯（黄色）闪烁。电压恢复后，模块输出欠压告警消失。

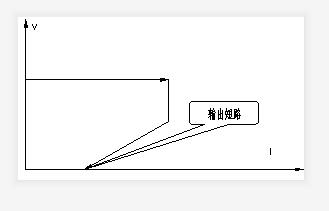

短路保护：短路保护采用回缩下垂限流方式，模块电流输出特性如下图，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在额定输出电流的15％以下。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。
过温保护：模块检测散热器温度超过85℃左右时自动关机保护，温度降低后模块自动启动。
输出限流保护：每个模块输出电流最大限制为额定输出电流的1.05倍。
模块并联保护：模块内部有并联保护电路，故障时模块自动退出系统，不影响其它模块正常工作。
2.2其它功能
故障显示：模块告警信息以故障代码的形式在LED上实时的显示。这时LED显示内容改为故障代码，按下显示切换按钮后显示电压。
通信功能：模块通过RS485方式与监控系统通信。将模块输出电压和电流、模块保护和告警信息发送给监控系统，接受并执行监控系统下发的控制命令。
3 特点
模块效率93%。
风智冷设计。
采用隔离自主均流，并机不均流度＜±3%，可保证二十台以上模块良好并机。
模块内置直流输出隔离二极管，用户无需外设。
模块具有RS-485接口，方便接入自动化系统进行通信。
模块为LED数码管显示，分别模块的各种信息。
4 性能参数
4.1主要技术参数
项目 | 参数名称 | 220V03A |
输入特性 | 输入电压 | 220V |
输入功率 | 800W |
交流输入频率 | 45Hz～65Hz |
效率 | ≥93% |
输出特性 | 输出电压范围 | 190V～260V |
额定输出电流 | 3A |
最大输出电流 | 3.2A |
软启动时间 | 3~8s |
输出恒流范围 | 10%～105% |
稳流精度 | ±1% |
纹波系数 | ≤0.2% |
稳压精度 | ±0.5% |
均流不平衡度 | ≤±3% |
保护特性 | 输出短路回缩 | 有 |
输出过压保护 | 320±5Vdc |
输出欠压 | 告警点 | ≤190 Vdc |
恢复点 | ≥190 Vdc |
输入过压 | 保护点 | 264±5Vac |
恢复点 | 250±5 Vac |
输入欠压 | 保护点 | 160±5Vac |
恢复点 | 170±5Vac |
过温 | 保护点 | 85±2℃ |
恢复点 | 65±5℃ |
安规 | 绝缘电阻 | ≥100MΩ/1000Vdc |
绝缘强度 | ≤5mA，1500Vac/60S |
环境参数 | 工作温度 | －10℃～40℃ |
储存温度 | －40℃～60℃ |
相对湿度 | ≤90% |
大气压力 | 70～106kPa |
机械参数 | 外形尺寸（长X宽X高） | 217mm×90mm×180mm |
重量 | 2kg |
冷却方式 | 风智冷却 |
备注：稳压精度不包含内置隔离二极管的影响 |
4.2模块外观及接口
220V03A充电模块外形图：
220V03A充电模块前面板图：
模块的上、下要求有良好的自然通风环境。
风冷模块的前、后要求有良好的风冷通风环境。
模块之间的均流线按照“均流+”和“均流-”直接连在一起就可实现模块的自主均流。
模块之间RS485线的A和B分别连在一起，和主监控的下位机RS485的A、B连接即可实现主监控对模块的自动控制。
4.3安装尺寸
220V03A充电模块安装尺寸图：
面板开孔尺寸图：
5 操作说明
5.1面板操作
数码显示面板
显示模块的电压、电流、地址、告警、关机信息。由切换按钮▲或▼进行切换。显示3位数字，电压显示精度为±0.5V，电流显示精度为±0.2A。出现模块告警时，按切换按钮▲或▼显示故障代码。出现模块关机时，关机代码OFF。
指示灯
模块面板上有3个指示灯，功能表如下：
指示标识 | 正常状态 | 异常状态 | 异常原因 |
电源指示灯（绿色） | 亮 | 灭 | 无输入电压导致模块内部的辅助电源不工作 |
告警指示灯（黄色） | 灭 | 闪烁 | 模块内部保护告警； |
故障指示灯（红色） | 灭 | 亮 | 模块内部故障 |
切换按钮
切换按钮用于切换显示面板显示内容或设置功能键（增减、确认存储）等。
参数设置（无故障的情况下才可以设置）
5.2故障显示
模块告警信息以故障代码的形式在LED上显示，这时按下▲或▼切换按钮可以查询。
故障代码含义如表
故障代码 | E31 | E32 | E33 | E36 | E36 | E37 |
代码含义 | 输出欠压 | 模块过温保护关机 | 交流输入异常 | 输出过流保护告警 | 输出过压保护告警 | 通信中断 |
5.3通信功能
模块通信功能表：
序号 | 项目 | 指标 | 备注 |
1 | 遥信 | 将模块的输入异常，输出过、欠压，模块过温等故障信号传递给监控系统 | |
2 | 遥测 | 测量充电模块的输出电压、电流，送模块表头显示并上报监控系统 | |
3 | 遥控 | 根据监控单元的命令，控制充电模块的开/关机，均/浮充转换 | |
4 | 遥调 | 根据监控系统的命令，调节模块的输出电压 |
根据监控系统的命令，在10%～100%范围内调节充电模块的输出电流限流点
|
注意：充电模块超过5分钟未接收到通信指令，则模块的输出电压自动调整为234V，限流点全部放开，为100%额定电流值，并显示E37代码，表示通信中断。
6接线定义：
接法1：从托架背面接线方式，根据托架背面接线端子定义图进行接线
接法2：从托架正面接线方式，根据托架正面接线端子定义图进行接线
